Нераз. соединение _63х_57 мм ПЭ 100 SDR11 ПСК

Фото 1/1

шкала · 1 деление = 24px

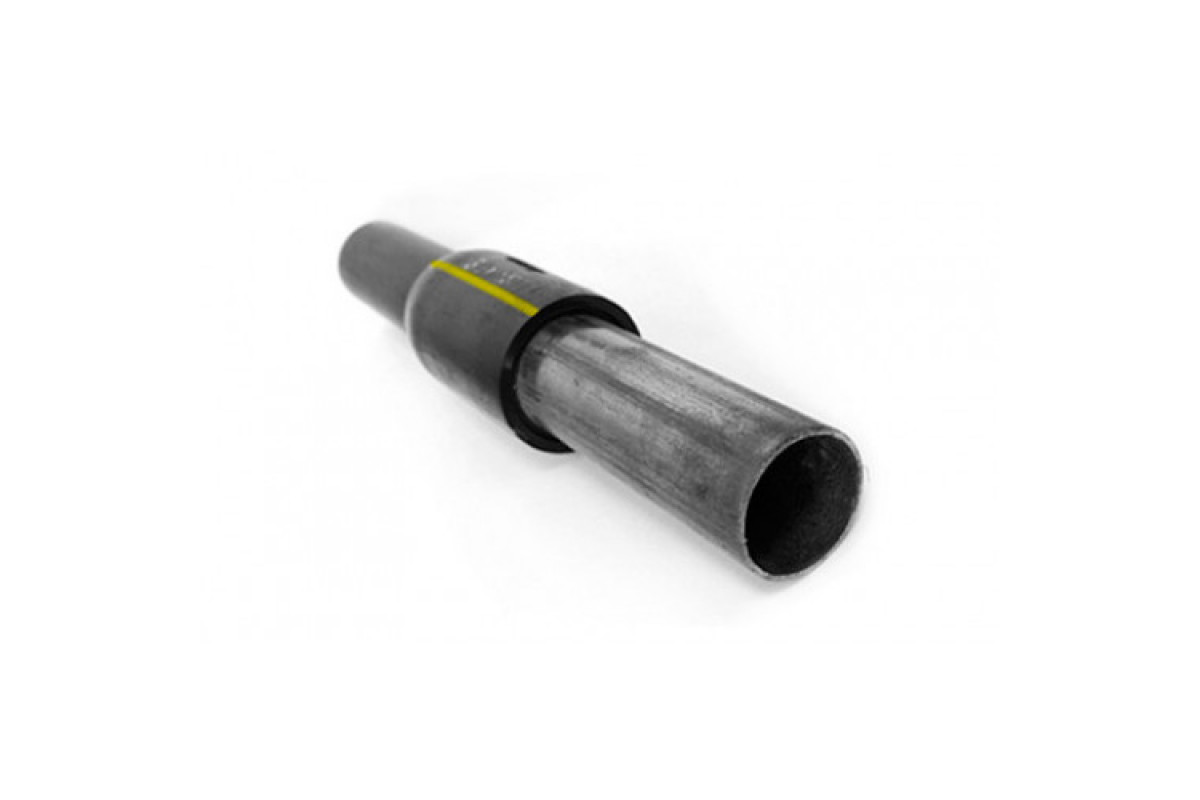

Неразъемное соединение полиэтилен-сталь 63х57 мм (ПСК) выполнено на основе трубы ПЭ100 SDR11, герметично состыкованной со стальным патрубком Ø57 мм (ГОСТ 10705-80) в заводских условиях. Рассчитано на номинальное давление 1,6 МПа (PN16), при использовании на газопроводе — до 1,0 МПа. Служит для перехода полиэтиленового трубопровода на стальной участок или запорную арматуру без сварки разнородных материалов на объекте.

Технические характеристики

Тип изделия: Неразъемное соединение полиэтилен-сталь (НСПС)
Диаметр ПЭ стороны: 63 мм
Диаметр стальной стороны: 57 мм
Материал ПЭ трубы: ПЭ100
SDR: 11
Номинальное давление (PN): 1,6 МПа (PN16)
Рабочее давление (газ): до 1,0 МПа
Материал/стандарт стали: сталь, ГОСТ 10705-80
Тип соединения: заводское неразъемное; ПЭ-сторона под сварку встык/электромуфтой, стальная — под приварку
Применение: переход полиэтиленового трубопровода на стальной участок сети газо-/водоснабжения
