Нераз. соединение 110х108мм ПЭ 100 SDR11 длин. без муфты газ

Фото 1/1

шкала · 1 деление = 24px

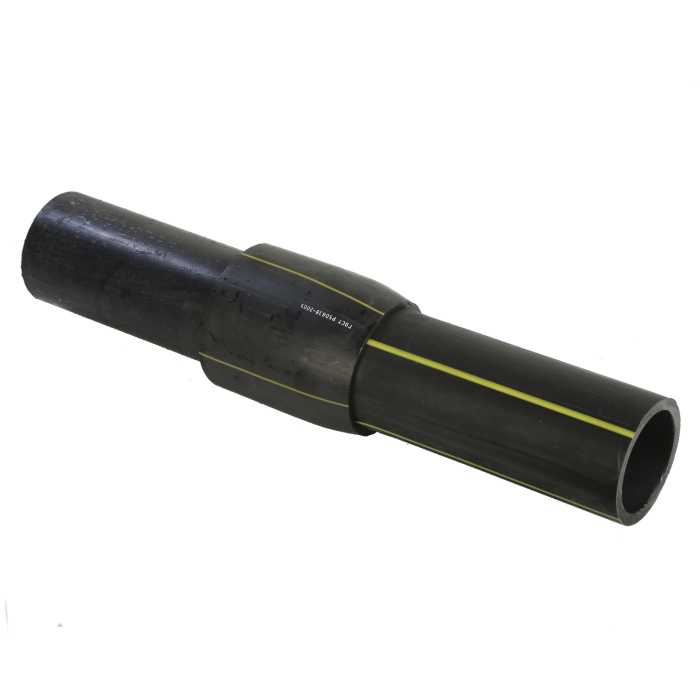

Неразъемное соединение полиэтилен-сталь 110х108 мм, удлинённое исполнение без промежуточной муфты, выполнено на основе трубы ПЭ100 SDR11 и стального патрубка Ø108 мм (ГОСТ 10705-80) для газораспределительных сетей. Полиэтиленовая часть сваривается встык или электромуфтой с газопроводом, стальная — приваривается к цокольному выводу. Номинальное давление — 1,6 МПа (PN16), рабочее давление на газе — до 1,0 МПа.

Технические характеристики

Тип изделия: Неразъемное соединение полиэтилен-сталь (НСПС), удлинённое, без муфты
Диаметр ПЭ стороны: 110 мм
Диаметр стальной стороны: 108 мм
Материал ПЭ трубы: ПЭ100
SDR: 11
Номинальное давление (PN): 1,6 МПа (PN16)
Рабочее давление (газ): до 1,0 МПа
Материал/стандарт стали: сталь, ГОСТ 10705-80
Тип соединения: заводское неразъемное; ПЭ-сторона под сварку встык/электромуфтой, стальная — под приварку
Применение: газораспределительные сети, цокольный ввод
