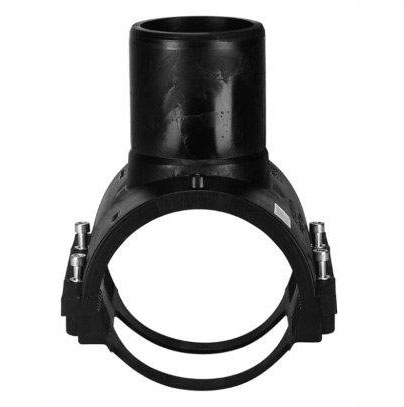

Седелочный отвод 160*_90 мм ПЭ100 SDR11 эл/св

Фото 1/1

шкала · 1 деление = 24px

Седелочный отвод 160×90 мм из ПЭ100 SDR11 предназначен для устройства бокового отвода на действующем или новом полиэтиленовом трубопроводе диаметром 160 мм без врезки катушкой. Соединение с основной трубой выполняется методом электрофузионной сварки — седелка оснащена встроенной нагревательной спиралью, а отводной патрубок 90 мм имеет спигот-торец под сварку присоединяемой трубы. Рабочее давление фитинга — до 1,6 МПа (PN16), а на газопроводах SDR11 допускается эксплуатация до 1,0 МПа согласно ГОСТ Р 58121.2-2018.

Технические характеристики

Тип фитинга: Седелочный отвод (электросварной)
Материал: ПЭ100
SDR: 11
Класс давления (PN): PN16 (1,6 МПа)
Диаметр основной трубы, мм: 160
Диаметр отвода, мм: 90
Способ соединения: Электрофузионная сварка (седелка со встроенным нагревательным элементом)
Рабочее давление на газопроводах SDR11: до 1,0 МПа (ГОСТ Р 58121.2-2018)
